當前位置:首頁>>產品中心>>液位儀表>>雷達液(物)位計

導波雷達物(料)位計

導波雷達物(料)位計具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉

在線預約
產品詳情PRODUCT DETAILS

    導波雷達物(料)位計具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便,可以單臺使用,也可組網使用,可**應用于冶金、建材、能源、石化、水利、糧食等行業。
    導波雷達物(料)位計是依據時域反射原理(TDR)為基礎的雷達物(料)位計,導波雷達是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。

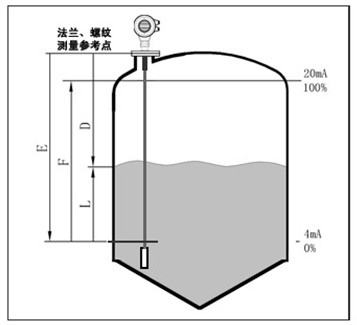

     輸入  反射的脈沖信號沿纜繩傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成,距離物料表面的距離D與脈沖的時間行程T成正比: D=C×T/2  其中C為光速 因空罐的距離E已知,則物位L為: L=E-D
     輸出  通過輸入空罐高度E(=零點),滿罐高度F(=滿量程)及一些應用參數來設定,應用參數將自動使儀表適應測量環境。對應于4-20mA輸出。應用于水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等。

特點:
      1.可以測量介電常數大于等于1.4的任何介質。
      2.一般用于測量粘度≤500cst而且不容易產生粘附的介質。
      3.桿式雷達大量程可以達到6米、纜式可以達到30米。
      4.對蒸汽和泡沫有很強的抑制能力,測量不受影響。
      5.對于介電常數比較小的液體物料可以采用雙探桿式測量方式,以保障良好的準確測量。

技術參數:
     適用于:液體、固體顆粒的測量
     測量范圍:6米
     過程連接:螺紋、法蘭
     過程溫度:-40~250℃
     過程壓力:-1.0~20bar
     精度:±1mm
     頻率范圍:100MHZ~1.8GHZ
     防爆/防護等級:Exia ⅡCT6/IP67
     信號輸出:4~20mA/HART(兩線)

導波雷達物(料)位計測量范圍:
    F---- 測量范圍
    E---- 空罐距離
    B---- 頂部盲區
    K---- 探頭到罐壁的小距離
    頂部盲區是指物料高料面與測量參考點之間的*小距離。
    底部盲區是指纜繩底部附近無法測量的一段距離。
    頂部盲區和底部盲區之間是有效測量距離。


 注意:
    只有物料處于頂部盲區和底部盲區之間時,才能保證罐內物位的可靠測量。
導波雷達液位計使用說明:

儀表型號 探頭類型 量程           材質
XT-RD   桿式探頭 6000mm   不銹鋼
XTRD-防爆
P 標準型 ( 非防爆 )
I 本安型 (Exib Ⅱ C T6)
D 本安型+隔爆型 (Exd ib Ⅱ C T6)
XTRD-桿式探頭
A 6mm
B 10mm
XTRD-過程連接/材料
G G1?"A  螺紋/不銹鋼
GA G1"A  螺紋/不銹鋼
N 1?"NPT 螺紋/不銹鋼
NA 1"NPT 螺紋/不銹鋼
C 法蘭 DN50 PN16 C 型
D 法蘭 DN80 PN16 C 型
E 法蘭 DN100 PN16 C 型
F 法蘭 DN150 PN16 C 型
H 法蘭 DN200 PN16 C 型
K 法蘭 DN250 PN16 C 型
Y 特殊約定
XTRD-密封溫度
P 普通密封 /-40...100℃
G 高溫密封 /-40...250℃帶散熱片
XTRD-電子單元
2 (4 ~ 20)mA /24V DC 兩線制
3 (4 ~ 20)mA /24V DC/HART 兩線制
4 (4 ~ 20)mA /24V DC/HART 四線制
5 (4 ~ 20)mA /220V AC/HART 四線制
XTRD-外殼/防護等級/天線防護等級
P 塑料 /IP65
L 鋁 /IP67
XTRD-電纜接口
M M20*1.5
N ?"NPT
XTRD-編程/顯示
V 帶
X 不帶
 XTRD-量程(mm
XT-RD導波雷達液位計
