當前位置:首頁>>產品中心>>液位儀表>>浮球液位計

防爆型浮球液位計

防爆型浮球液位計當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生變化,是以磁浮球為測量元件,通過磁耦合作用,使傳感器內電阻成線性變化,由智能轉換器將電阻變化轉換成4~20mA標準電流信號,并疊加HART信號輸出或就地液晶顯示,可現場

在線預約
產品詳情PRODUCT DETAILS

    防爆型浮球液位計當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生變化,是以磁浮球為測量元件,通過磁耦合作用,使傳感器內電阻成線性變化,由智能轉換器將電阻變化轉換成4~20mA標準電流信號,并疊加HART信號輸出或就地液晶顯示,可現場顯示液位的百分比、4~20mA電流及液位值同時我廠生產的XMT系列數顯控制儀(或DSB型光柱數顯儀)可對液位進行遠距離測量。并可在顯示儀上設定上、下限報警。實現對液位的位式控制,或由其它調節器構成液位恒值調節系統,實現對液位的PID連續調節。

浮球液位計特點:

1、 智能電子部件由一塊主機板和一塊液晶屏組成;
2、  可就地按鍵調整*程和零點;

3、  可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號,適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改;

4、  在采用HART協議的分散控制系統中同主機進行雙向通訊;

5、  帶有EEPROM,不因斷電丟失數據。
XT-UQK浮球液位計參數:
     測量范圍:0~3500mm
     供電電壓:12~36V  DC
     輸出信號:兩線制4~20mA.DC疊加數字信號,由
             用戶選擇開方或線性輸出;
     負載電阻:250Ω
     測量精度:±10mm
     環境溫度:-40~80℃
    工作溫度:-20~120℃
    公稱壓力:≤1.6MPa
     法蘭標準:A:JB/T82.1-94(平面法蘭)
              DN100   PN1.6 球φ90
                  B:JB/T82.1-94(平面法蘭)
              DN80  PN0.6 球φ76
      介質密度:≥0.65g/cm-3
      介質粘度:≤0.015PaS
      接液材質:不銹鋼
        防護等級:IP65

防爆型浮球液位計產品選型表:

型 號
規 格
表 示 內 容
XT-UQK

磁浮球液位變送器

01


頂置式
02


側側式
03


側底式
04


支架式

H

測量范圍H


*
引頸長度(選01型時請注明)
XT-UQK

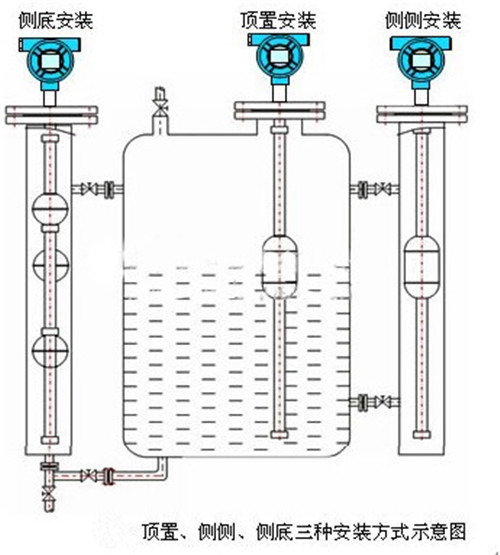

 XT-UQK浮球液位計分以下四種安裝方式
A:頂置安裝    B:側側安裝   C:側底安裝  D:支架安裝
(訂貨時請用戶注明安裝形式和引頸長度L值。)

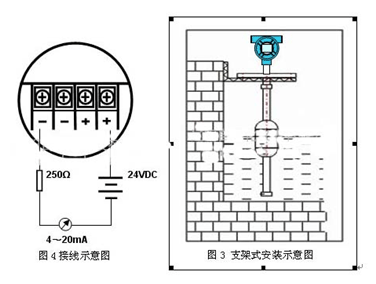

對于敞口或非金屬容器,可以采用支架安裝方式。具體形式見圖3。
XT-UQK遠傳浮球液位計接線方式: (見圖4)
XT-UQK防爆型浮球液位計操作說明:
1、按鍵操作
調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容
操作方法
備注
按鍵開鎖
同時按下[Z]和[S]鍵5秒鐘以上,便可開鎖(LCD屏幕顯示:OPEN)。

PV值清零
(即零位調整)
將浮球直接置于零位上,按鍵開鎖后,再同時按下[Z]、[S]鍵2秒鐘以上,便可將當前PV值設置為0,(LCD屏幕顯示:PV=0)
如果當前PV值與0值的偏差超出50%FS,PV值清零無效,(LCD屏幕顯示:PVER)
4mA點有源遷移
按鍵調零:將浮球置于零位,按下[Z]鍵2秒鐘,變送器將輸出4mA電流,完成調零操作。(LCD屏幕顯示:LSET)

20mA點有源遷移
按鍵調滿:將浮球置于滿位,按下[S]鍵2秒鐘,變送器輸出20mA電流,完成調滿操作。(LCD屏幕顯示:HSET)

變送器數據恢復
先按下[Z]鍵,再接通電源,繼續按住[Z] 5秒鐘以上,如果LCD屏幕顯示OK,則說明已將變送器數據恢復到出廠時狀態,松開按鍵便可,若LCD顯示FAIL,則說明示未對變送器進行過數據備份,無法將變送器數據恢復到出廠時狀態。

如果2分鐘之內沒有任何按鍵按下,變送器按鍵自動鎖住,若要操作,需重新開鎖。以上操作,使用調零鍵【Z】、調滿鍵【S】即可實現,兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。

2、測量參數設置
   測量參數設置時,連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C *后按功能鍵確認并退出設置狀態恢復顯示狀態。
 顯示內容
設置內容
操作方法
0.888
ZEPO CM
設置4mA點量程
按[Z]鍵選擇修改的數字或小數點
按[S]鍵調整數值或小數點位置
100.00
SPRN CM
設置20mA點量程
同上
同上
2.000
DPMP S
設置阻尼時間
同上
同上
12.008
DISP mA
設置顯示模式
按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6
FIX C CM
固定電流輸出
輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
