當前位置:首頁>>產品中心>>渦街流量計

插入式渦街流量計

插入式渦街流量計將渦街測量頭插入管道特定位置,通過測量該位置的局部流量,根據管道截面流速分布關系,計算出管道內平均流速值。它由轉換器、插入桿組件、球閥( 根據需求配 )、安裝短管(ф100)、渦街測量頭等組成。按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量

在線預約
產品詳情PRODUCT DETAILS

    插入式渦街流量計將渦街測量頭插入管道特定位置,通過測量該位置的局部流量,根據管道截面流速分布關系,計算出管道內平均流速值。它由轉換器、插入桿組件、球閥( 根據需求配 )、安裝短管(ф100)、渦街測量頭等組成。 按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法),插入式渦街流量計采用埋入壓電晶體的渦街測速探頭,插入大口徑工業管道內,將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4~20mADC電流信號。
    插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。。
    XT-LUCB型插入式渦街流量計防爆型,符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定,防爆標志為ExdIIBT6。

產品特點:

可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
不受溫度、壓力的影響,同時不易堵,不易卡,不易結垢,耐高溫,高壓,
安全防爆,適用于惡劣環境
無可動部件、無孔洞縫隙設計,產品無磨損、耐臟污,無須機械維修,使用壽命長
采用微功耗****,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
溫壓補償一體化設計;
電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
同時顯示流量值與累計流量值,不必輪流切換。
采用抗振動探頭,有效消除外界振動影響。
電路采用表面貼裝工藝,結構緊湊,可靠性高。
采用分體式信號轉換器,電纜*長10米。
量程比寬達20:1
儀表整體結構設計合理,動態測量范圍寬,壓力損失小
表體采用不銹鋼材質,可適用于腐蝕性介質的測量;
現場液晶顯示,脈沖、4~20mA輸出或485通迅,可與工業自動化系統連接;

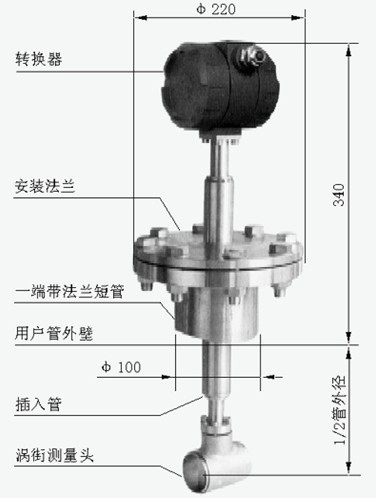

結構示意圖:


LUCB型插入式渦街

O

口徑

020

200mm

025

250mm

030

300mm

035

350mm

040

400mm

045

450mm

050

500mm

060

600mm

070

700mm

080

800mm

085

850mm

090

900mm

100

1000mm

150

1500mm

160

1600mm

170

1700mm

180

1800mm

190

1900mm

200

2000mm

插入式渦街流量計技術參數:

公稱通經(mm)

250~1500

儀表材質

1Cr18Ni 9Ti

公稱壓力(Mpa)

PN1.6Mpa;PN2.5Mpa

被測介質溫度(℃)

-40~+250

環境條件

溫度-10~+55,相對濕度5%~90%,大氣壓力86~106Kpa

精度等級

示值的±2.5%

量程比

1:10;1:15

阻力損失系數

Cd<2.6

輸出信號

傳感器:脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V
變送器:兩線制4 ~ 20mADC電流信號

供電電源

傳感器:+24VDC
變送器:+24VDC
現場顯示型:儀表自帶3.2V鋰電池

信號傳輸線

KVVP3×0.3(三線制),2×0.3(二線制)

傳輸距離

≤500m

信號線接口

內螺紋M20×1.5

防爆等級

ExdIIBT6

防護等級

IP65

允許振動加速度

1.0g

插入式渦街流量計選型表:

XT-LUCB


插入式渦街流量計

代號

口徑


020

200mm


025

250mm


030

300mm


035

350mm


040

400mm


045

450mm


050

500mm


--------

--------


200

2000mm



代號

功能1

N

無溫壓補償

Y

有溫壓補償


代號

輸出型號

F1

4-20mA輸出(二線制)

F2

4-20mA輸出(三線制)

F3

RS485通訊接口


代號

被測介質

J1

液體

J2

氣體

J3

蒸汽


代號

功能2

E

2.5級

T1

常溫

T2

高溫

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

內部3.6V供電

D2

DC24V供電

B1

不銹鋼

B2

碳鋼







安裝說明
1.在需要安裝流量計的管道正上方(水平管道有此要求),割開一個略小于φ00的孔,去掉毛刺;
2.將配套的一端帶有法蘭的短管放在孔的上面,保持短管與管道垂直,焊接牢固;
3.放上墊片,插入流量計,用法蘭連接。若此時有球閥,應先將球閥放在短管上連接好,再打開球閥,插入流量計;
4.保證流量計前有大于15D和后有5D的直管段(D為管道內徑)。
